有壓燒結銀膏連接層強度不足的技術原因分析

1. 引言

近年來，隨著第三代半導體材料如SiC、GaN的應用日益廣泛，對于封裝互連材料的要求也變得更加嚴格。傳統焊錫由于其較低的工作溫度限制和較差的熱循環穩定性，逐漸被能夠承受更高工作溫度且具有良好可靠性的納米銀燒結技術所取代。其中，有壓燒結銀膏作為一種新興材料，憑借其低溫連接、高溫服役的優勢，成為了業界研究的重點之一。但是，即使是在優化后的工藝條件下，某些情況下仍然會出現連接層強度不足的問題，這對產品的長期穩定性和安全性構成了挑戰。

2. 技術背景與現狀

2.1 研鉑牌YB1011有壓燒結銀膏簡介

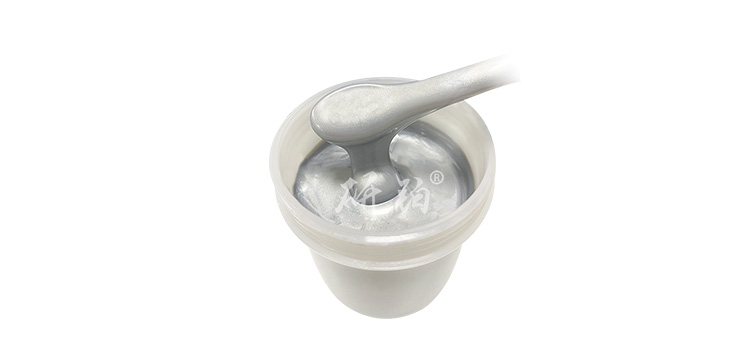

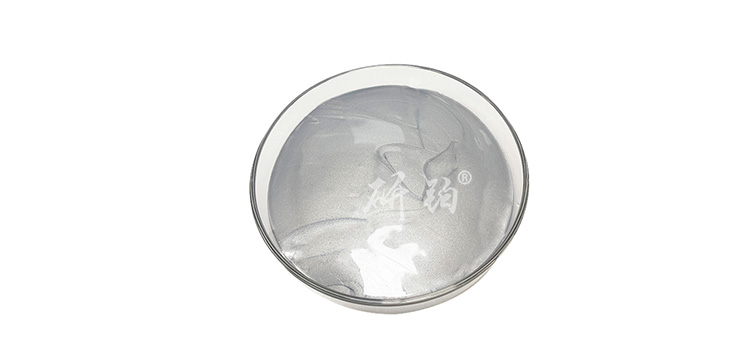

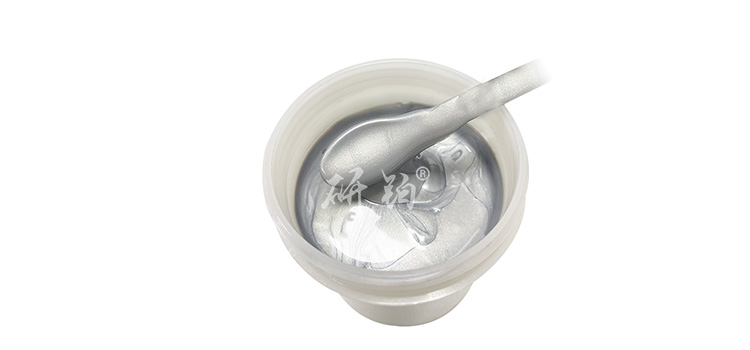

研鉑牌YB1011有壓燒結銀膏是由先進院（深圳）科技有限公司開發的一款高性能互連材料，專為滿足大功率模塊封裝需求設計。該產品采用了獨特的配方和技術路線，確保了在較低溫度下實現高質量的大面積鍵合。相較于傳統的無壓燒結方式，YB1011通過施加適當?shù)膲毫梢赃M(jìn)一步提高銀顆粒之間的接觸緊密度，從而獲得更加致密和平整的連接層結構。此外，它還具有良好的潤濕性和較低的電阻率，適用于多種基板材料。

3. 導致連接層強度不足的原因分析

盡管有壓燒結銀膏具備諸多優點，但在實際操作過程中若不注意控制相關參數，則可能導致最終形成的連接層強度低于預期。以下將從幾個方面進行具體分析：

3.1 銀顆粒尺寸及形態的影響

研究表明，不同粒徑的銀顆粒對燒結后接頭的力學性能有著顯著影響。微米級銀顆粒雖然可以在較高溫度下形成較強的連接，但過高的溫度容易損壞芯片；相反，納米級銀顆粒能夠在更低溫度條件下完成大面積鍵合，但如果僅使用單一尺寸的納米銀顆粒，則可能會因為塑性差而導致應力集中，進而引發裂紋等問題。因此，選擇合適的顆粒配比至關重要。例如，制備了一種由50 nm和1 μm銀顆?；旌隙傻母咚苄砸蜃訌?fù)合焊膏，有效改善了燒結層的塑性。而在實際生產中，如果未能嚴格按照推薦的比例調配銀顆粒，則可能導致連接層強度下降。

3.2 工藝參數的選擇

除了銀顆粒本身的特性外，燒結過程中的工藝參數同樣決定了最終連接層的質量。根據文獻報道，燒結溫度、時間和壓力是三個關鍵因素。過高或過低的溫度都會影響銀顆粒間的冶金結合效果；同樣地，時間過短無法保證充分反應，而時間過長則增加了成本并可能引起其他副作用。至于壓力方面，適當?shù)耐獠考虞d有助于消除孔洞并促進顆粒融合，但如果壓力過大反而會造成損傷。因此，在使用YB1011時必須準確調控這些參數以確保更佳性能。

3.3 接觸界面的狀態

另一個不可忽視的因素是待連接表面的狀態。任何殘留物或者氧化層都可能阻礙銀顆粒與基材之間的直接接觸，降低粘附力。特別是在處理銅基板時，由于Cu易于氧化，所以在燒結前通常需要采取措施如通入氮氣作為保護氣體來防止這種情況發生。此外，基材表面粗糙度也會對接頭質量產生影響，過于光滑或粗糙都不利于形成牢固的連接。

3.4 復合材料的作用

為了克服純銀燒結存在的缺陷，近年來出現了添加其他成分制成復合材料的趨勢。例如，利用Ag包覆SiC顆粒部分替代納米銀顆粒，成功提高了熱導率；Yu等則在納米銀顆粒上化學鍍Sn，增強了剪切強度并降低了電阻率。不過值得注意的是，當引入額外物質時，需謹慎考慮它們是否會對原有體系造成不利影響。例如，過多的SiC添加量反而會惡化燒結接頭的力學性能。因此，在選用YB1011有壓燒結銀膏或其他類似產品時，應根據具體應用場景合理調整配方比例。

4. 改進建議

針對上述問題，可以從以下幾個方面著手改進：

• 優化銀顆粒組合：基于目標應用選擇最適宜的銀顆粒尺寸和形狀，必要時采用多尺度復合策略。

• 精細調節工藝條件：通過實驗確定更優的燒結溫度、時間和壓力組合，確保既能達到理想的連接效果又能避免不必要的損害。

• 加強表面預處理：確保所有參與連接的表面干凈無污染，并適當調整表面特性以利于良好粘附。

• 探索新材料組合：持續關注行業內關于新型復合材料的研究進展，適時引入有益于提升連接層強度的新元素。

綜上所述，通過對有壓燒結銀膏連接層強度不足背后的技術原因進行系統剖析，我們不僅可以更好地理解現有材料和工藝的局限性，也為未來研發更先進的互連解決方案提供了理論依據。先進院（深圳）科技有限公司將繼續致力于這一領域的探索，力求為客戶提供更為可靠的產品和服務。

以上數據僅供參考，具體性能可能因生產工藝和產品規格而有所差異。
