飛機電源產品開關控制線導致電磁兼容屏蔽吸波材料CE超標案例

【現象描述】：某飛機電源產品測試系統如圖1所示，按照GJB 151A空軍內部標準CE102，28V直流口CE超標，測試結果如圖2所示。

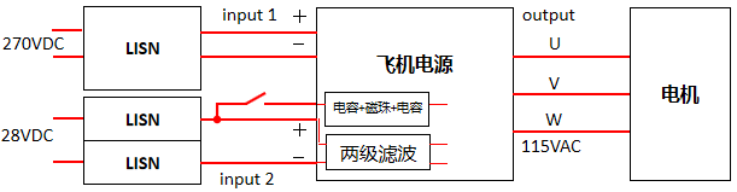

 ▲ 圖1 測試系統示意圖

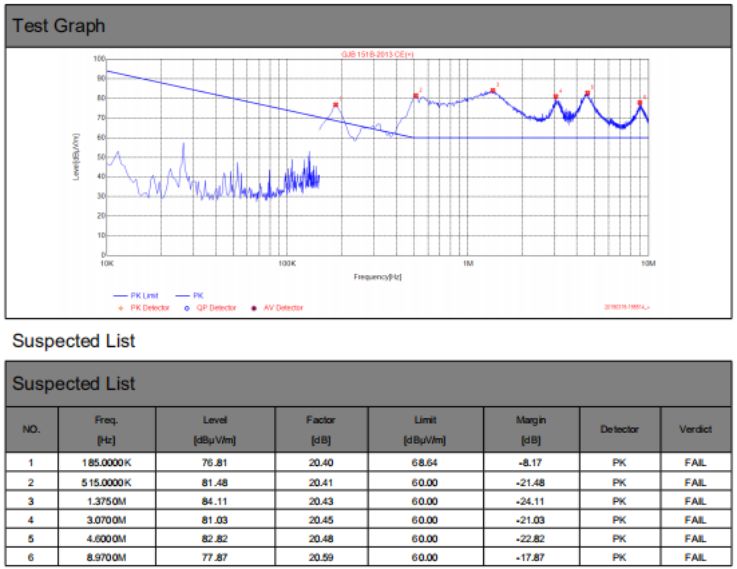

 ▲ 圖2   優化前測試數據

【根因分析】：

1）28V電源干擾通過開關控制線耦合到LISN，導致CE測試超標，干擾回流路徑如圖3所示；

2）28V兩級濾波共模電感正負通流不平衡（5A電流，正線通過4.5A，開關控制線0.5A，負線回流5A），電感通流如圖4所示，正負線電流大小不相等，磁芯存在磁飽和問題，共模電感沒有發揮應有的濾波作用。

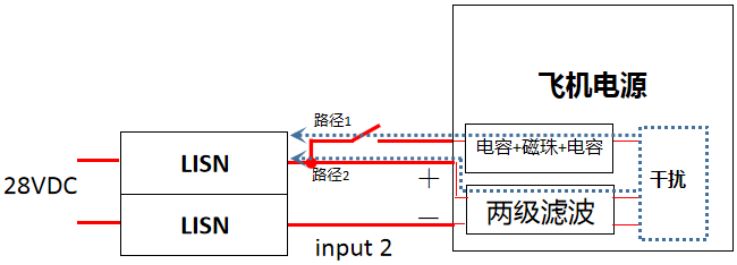

 ▲ 圖3  干擾回流路徑示意圖

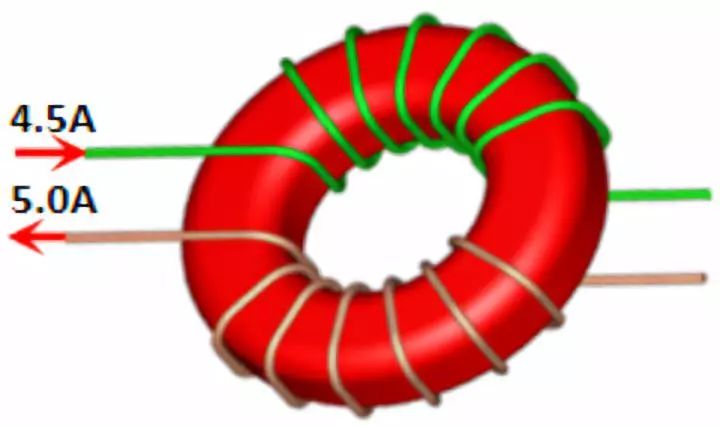

▲ 圖4  共模電感通流示意圖

【解決措施】：將28V開關控制線與28V正線一起繞進輸入共模電感，新共模電感如圖5所示。

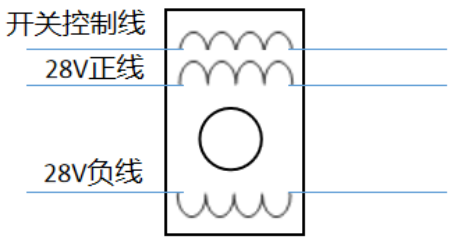

▲ 圖5 新共模電感示意圖

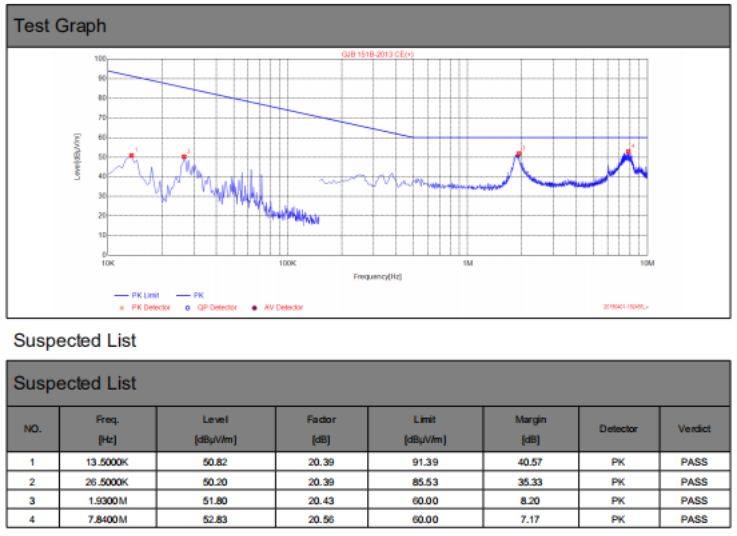

▲ 圖6 優化后測試數據

【經驗分享】:

1）28V開關控制線本身就是28V正一部分，繞制共模電感應將該控制線納入，否則就存在共模電感正負通流不平衡，導致共模電感存在飽和問題。

2）開關控制線采用電容+磁珠+電容進行濾波，電源干擾較大，磁珠插損有限，存在濾波不足問題，設計前期應將此信號線與電源正線一同并繞入兩級濾波共模電感。
